Модель: Saturation

Библиотека: Signals

Имя на уровне решателя: TSIG7

Аннотация: Модель насыщения

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1
2	VH	base.real	Верхний уровень сигнала	1
3	VL	base.real	Нижний уровень сигнала	-1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Saturation
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:48:29 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Пример применения компонента Насыщения (Saturation) и источника сигнала синусоидальной формы (SinusSource).

Пример применения компонента Saturation. Данный компонент вырезает значения все
что выше VH и ниже VL на графике.

Параметры:
1. VH - Верхний уровень сигнала (верхний порог)
2. VL - Нижний уровень сигнала (нижний порог)
3. K - Коэффициент усиления сигнала (множитель входного значения: Signal * K)

Компонент с противоположным принципом действия - DeadBand в библиотеке сигналы
(Вырезает значения все что ниже VH и выше VL и "склеивая" два диапозона значений на оси X)

С вариантами параметризации компонента SinusSource можно ознакомиться в примерах.

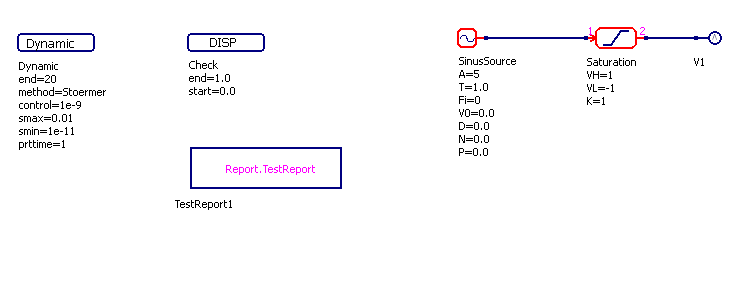

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

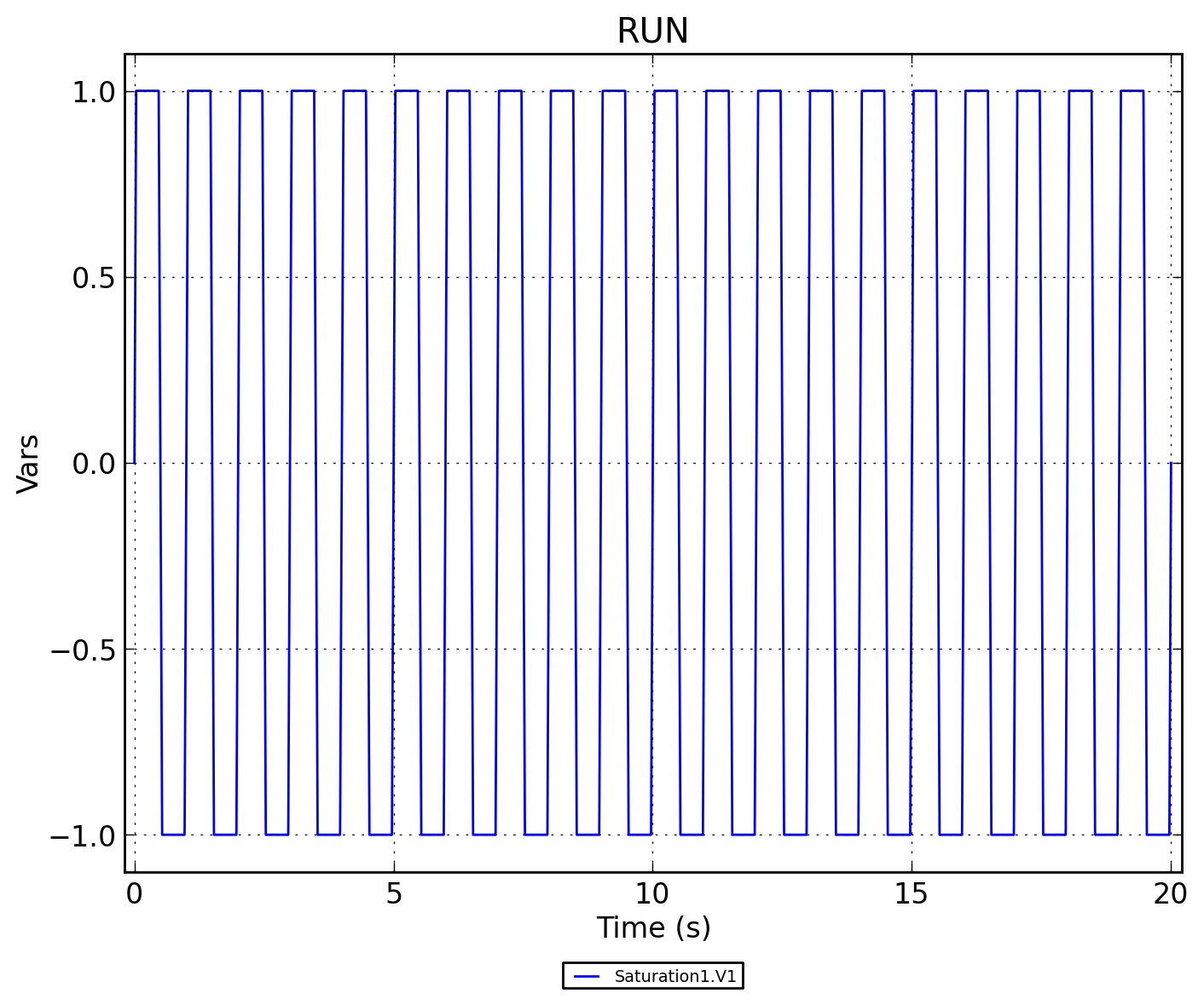

Рисунок 2 - Saturation1.RUN

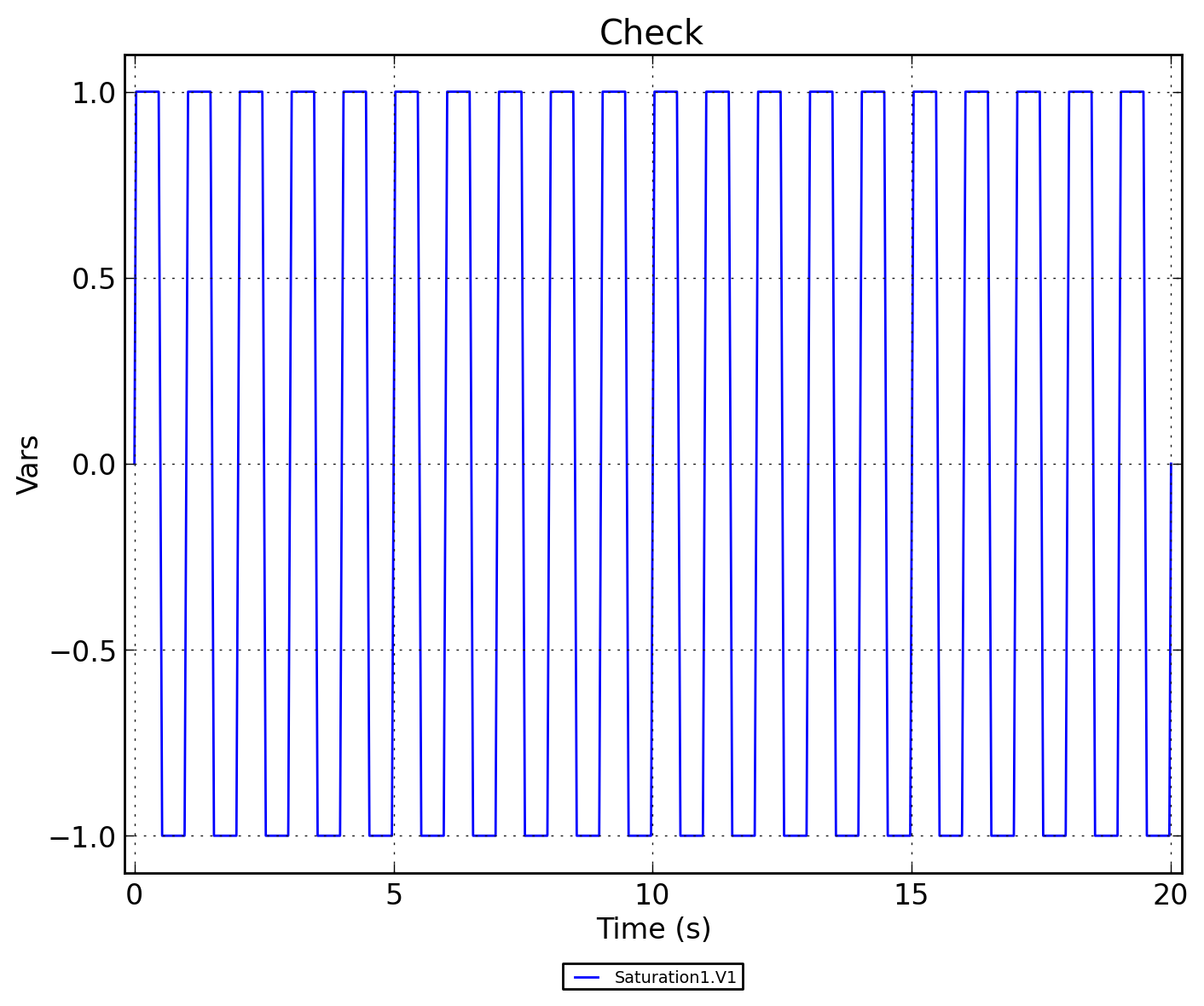

Рисунок 3 - Saturation1.Check
