Модель: KLZONE
Библиотека: Signals
Имя на уровне решателя: KLZONE
Аннотация: Аппроксимации функции типа F(x)
Обозначение:
Описание модели
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
base.DOF1 |
Сигнальный входной порт x |
2 |
Port2 |
base.DOF1 |
Сигнальный выходной порт y=F(x) |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
Kpr |
base.real |
Коэффициент усиления сигнала |
1 |
2 |
Table |
base.real |
Таблица значений функции F(x) |
ImportData |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
KLZONE
Модуль тестируемого компонента
Signals
Дата тестирования
Thu Mar 12 18:41:00 2026
Результат
OK
Глава 2. Схема тестируемого объекта

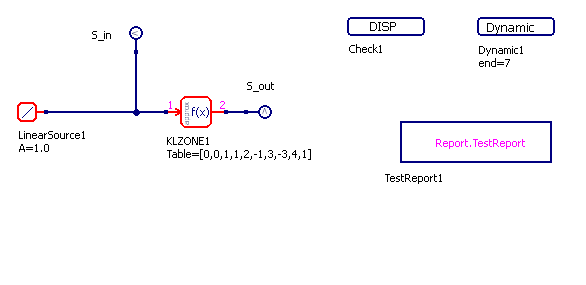

Рисунок 1 - Схема теста
Глава 3. Графики результатов теста
Рисунок 2 - KLZONE.RUN

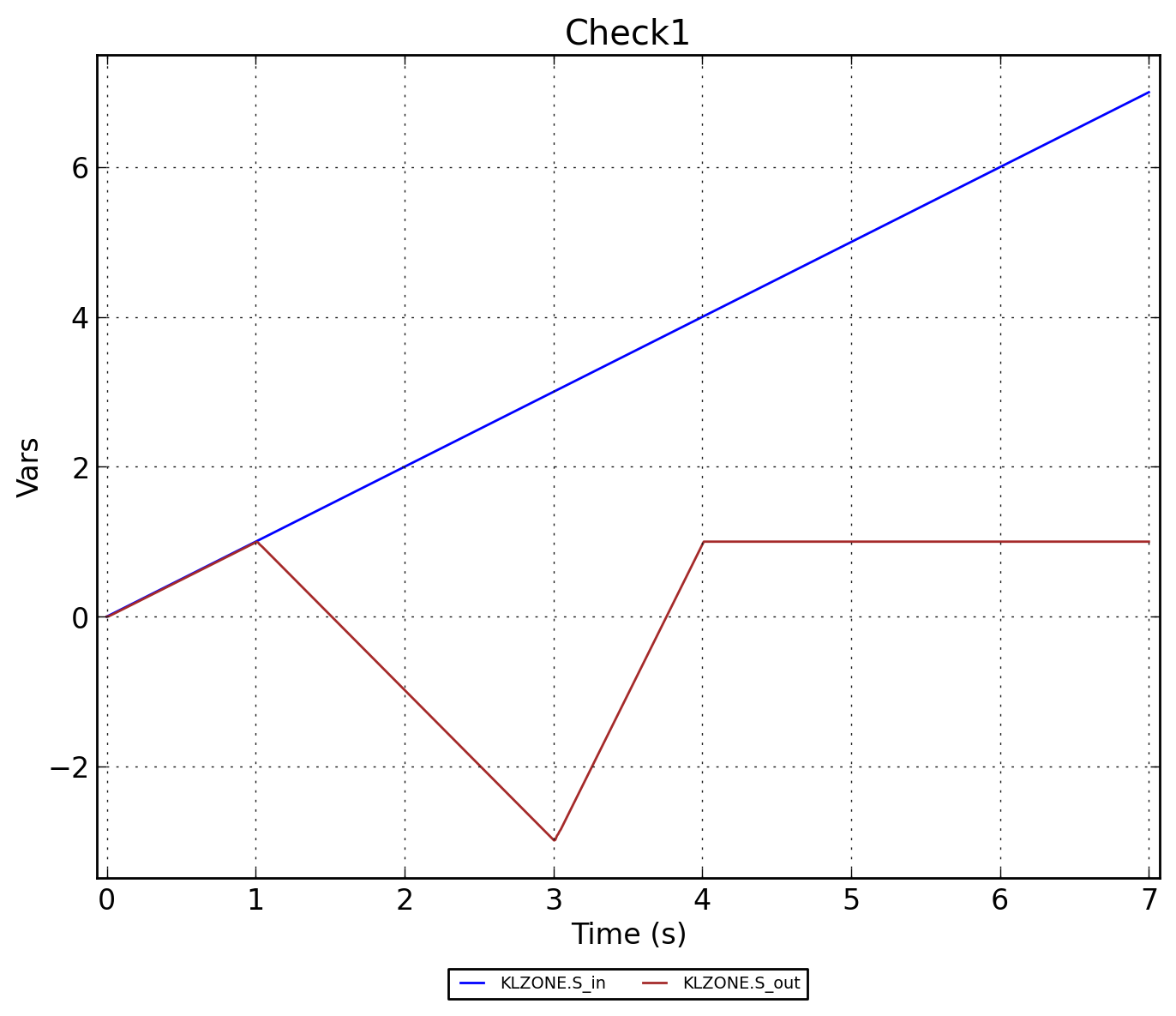

Рисунок 3 - KLZONE.Check1
