Модель: LinearSource

Библиотека: Signals

Имя на уровне решателя: SSIG4

Аннотация: Источник сигнала линейной формы

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A	base.real	Коэффициент пропорциональности сигнала	1.0
2	B	base.real	Смещение сигнала	0.0
3	D	base.real	Начальная задержка	0.0
4	T	base.real	Период повтора импульса	0.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	LinearSource
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:47:41 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Пример применения Источника сигнала трапециевидной формы, циклический (TrapeziumSource)

Применяется для реализации "постепенного" возрастания/уменьшения значения выходного сигнала.

Параметры:
1. A - Коэффициент пропорциональности сигнала. Зависимость y = A * x
2. B - Cмещение сигнала по оси Y. Смещение точки "старта".
3. D - Начальная задержка сигнала
4. T - Период повтора импульса/сигнала

Особенности:
- Сигнал может быть как возрастающий A > 0, так и нисходящим A < 0.
При задании значения T можно реализовать сигнал "пила".
- Выходной сигнал при T = 0 будет всегда возрастать/уменьшать T > 0 - только до значения T.

Рекомендации:
1. A > 0 или A < 0

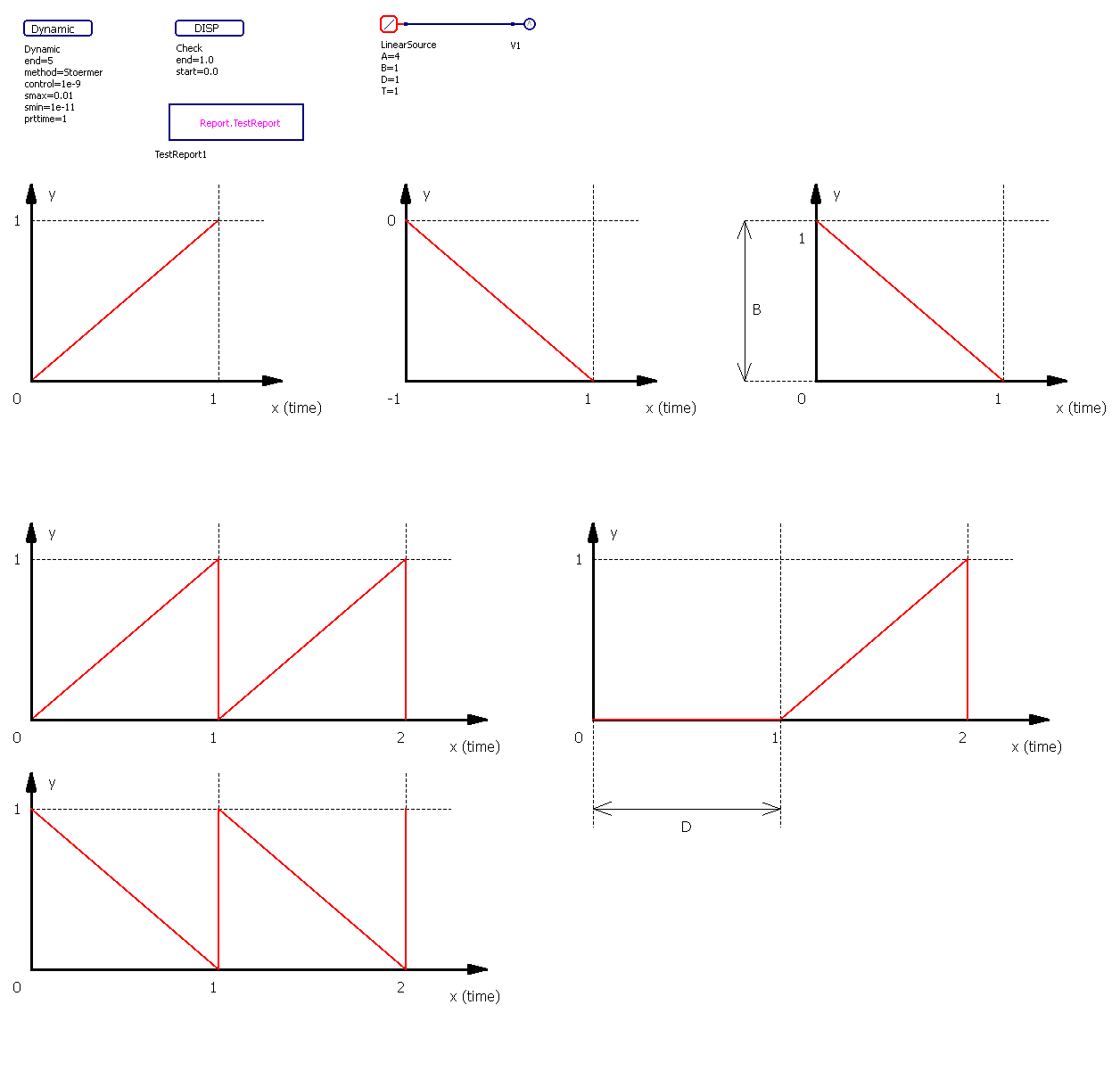

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - LinearSource.RUN

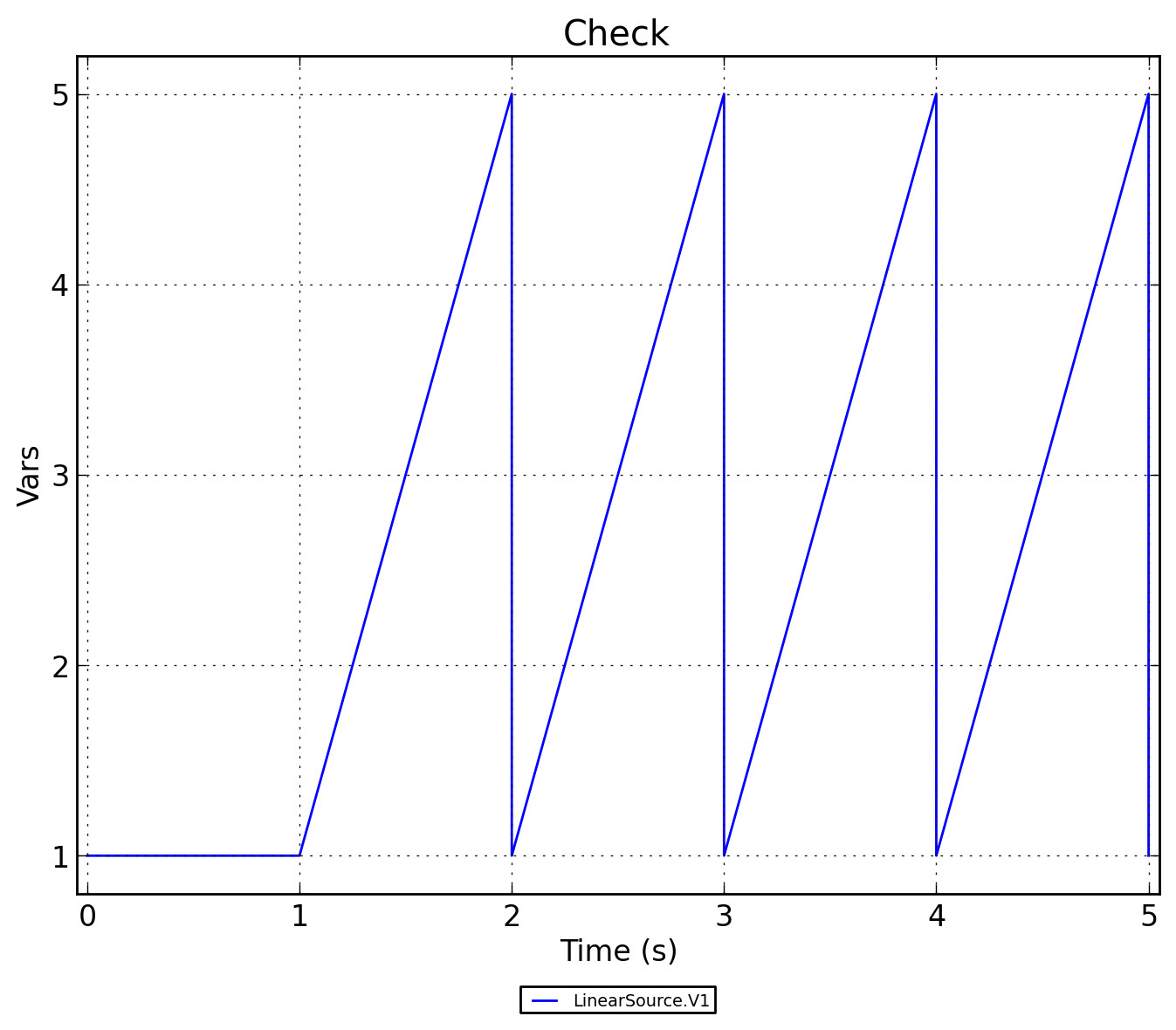

Рисунок 3 - LinearSource.Check
